Dubbel planetarisk kulkvarn

Den dubbla planetariska strukturen hos den dubbla planetariska kulkvarnen möjliggör rörelse av en liten skiva som drivs av en stor planetskiva. Jämfört med vanliga planetariska kulkvarnar i samma storlek har varvradien och rotationshastigheten hos kvarnkulorna ökat avsevärt och centrifugalkraften hos malkulorna har mångfaldigats. Kollision, skjuvning och friktion mellan malkulorna ökar avsevärt. Som ett resultat har malningseffekten och effektiviteten förbättrats avsevärt. Vissa material kan malas till nanometerskala med den dubbla planetariska kulkvarnen. Klass. Den dubbla planetariska kulkvarnen är en typisk högeffektiv och högenergisk kulkvarn.

SXQM-seriens planetkulkvarns funktionsprincip: Det finns två större planetvalsar som utför en rotationsrörelse installerade på en basvridbord som utför en varvtalsrörelse. Ytterligare två mindre vridbord är installerade på varje större tankvals; det finns två kvarntankar på varje mindre vridbord. Maskinen har totalt fyra kultankar installerade på de mindre vridborden. När basvridbordet roterar utför tankvalsen planetrörelser. Kulorna och materialproverna inuti tankarna mals och blandas under hög hastighet.

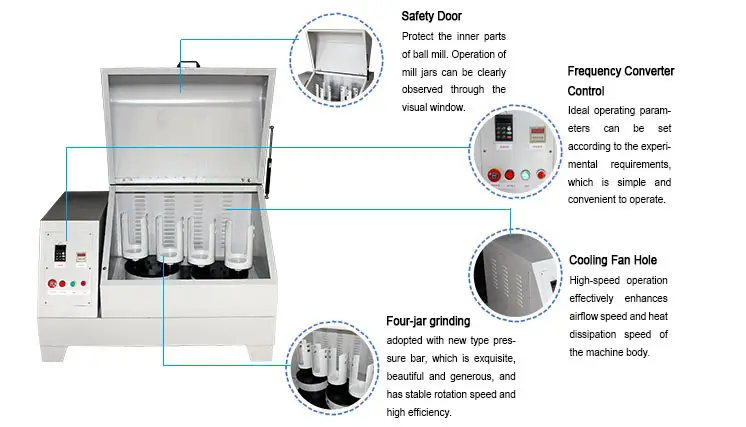

Tencans dubbelplanetariska kulkvarns skal är svetsat med tjock stålplåt, som har hög hållfasthet, slagtålighet, deformationsmotstånd, fint utförande, starkt och vackert utseende. Materialet i de mekaniska delarna är strikt bearbetat genom värmebehandlingsprocesser och numerisk styrningsteknik. Växellådan är använd med kvasitätad spårinbäddad struktur, och drivväxeln är tillverkad av slitstarka precisionsväxel. Maskinramen och strukturen är fullt ut genomtänkta i designen för att säkerställa stabil, säker och pålitlig drift av kulkvarnen under långvariga och höga belastningsförhållanden, och för att effektivt uppnå effekten av bullerreducering i maskinens drift. Den flytande oljesjälvsmörjande anordningen är konstruerad med lågt brus och hög intensitet, och den är utrustad med en nivåmätare för flytande olja för enkelt byte. Med mikrodatorns pekskärm blir maskindriften bekvämare, gränssnittet är enklare och intuitivare, framåt- och bakåtväxlande styrning kan enkelt uppnås. Den har funktioner för timing och avstängningsminne.
1. Kvarnkärlet gör två planetrörelser, den har hög effektivitet och liten partikelstorlek under högfrekvent slagverk, linjär kollisionskraft, friktionskraft. (Först i Kina)
2. Fyra olika prover kan tas samtidigt. Det är bekvämt för teknikern att forska och utveckla det nya materialet.
3. Materialens granularitet i matningen: Jordmaterial ≤10 mm, andra material ≤3 mm.
4. Våt- eller torrmalningsmetod. Pulvrets minsta kornighet är 0.06 μm.
5. Frekvensstyrd, du kan ställa in hastigheten enligt experimentets effekt.
6. Stort roterande skivvarvtal: 50-400 rpm.
Liten vridskivas varvtal: 100-800 rpm.
Stor planetaxelrotation: 100-800 rpm.
Kvarnens rotation: 200-1600 rpm.
7. Planetkulkvarnen har tidsinställning för avstängning, självinställning framåt och inverteringsfunktion. Den kan öka effektiviteten genom att välja enkelriktad, växelvis, kontinuerlig och tidsinställningsdrift.
8. Motoreffekt: 0.4 l, 2 l, 4 l: 0.75 kW, 220 V, 50 Hz; 16 l, 20 l: 5.5 kW, 380 V, 50 Hz.
9. Vår planetariska kulkvarn är funktionell med lågt barycentrum, stabil prestanda, kompakt struktur, enkel drift, pålitlig säkerhet, lågt ljud och lågt svinn.
