Luftkylande planetarisk kulkvarn
Tillämpningar
Kryogen planetkulkvarn används huvudsakligen för ultrafin malning under låga temperaturer som krävs av materialen. Jämfört med artificiell injektion av flytande kvävgas är en kallluftsplanetkulkvarn mycket enklare och bekvämare att använda, den är också kostnadsbesparande och har låg energiförbrukning.
Video
Översikt

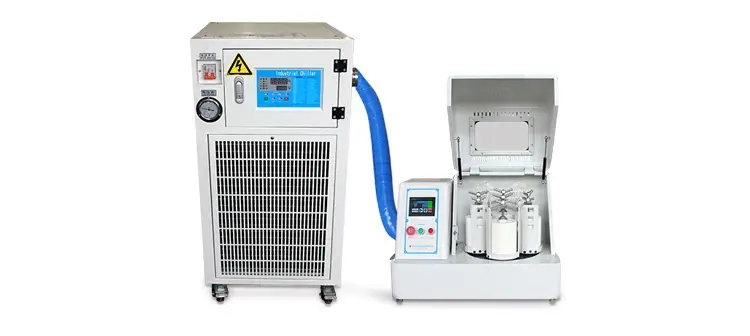

Kryogen planetkulkvarn är en kombination av planetkvarn och kylutrustning. De flesta material värms upp under höghastighetsmalning på grund av friktion eller exotermisk reaktion, vilket kan leda till förändringar i materialens fysikaliska och kemiska egenskaper och ge en negativ malningseffekt. Lågtemperaturplanetkulkvarn används huvudsakligen i materialmalningsprocesser som kräver strikt temperaturkontroll.
arbets~~POS=TRUNC
Kryogen planetkulkvarn har fyra kulmalningstankar installerade på en roterande skiva. När skivan roterar gör tankaxeln planetrörelser och kulorna i tankarna maler och blandar prover i hög hastighet. Produkten kan krossa och blanda olika produkter av olika material och granularitet med torra eller våta metoder. Minsta granularitet för malt pulver kan vara så liten som 0.1 mm.
Funktion/fördel

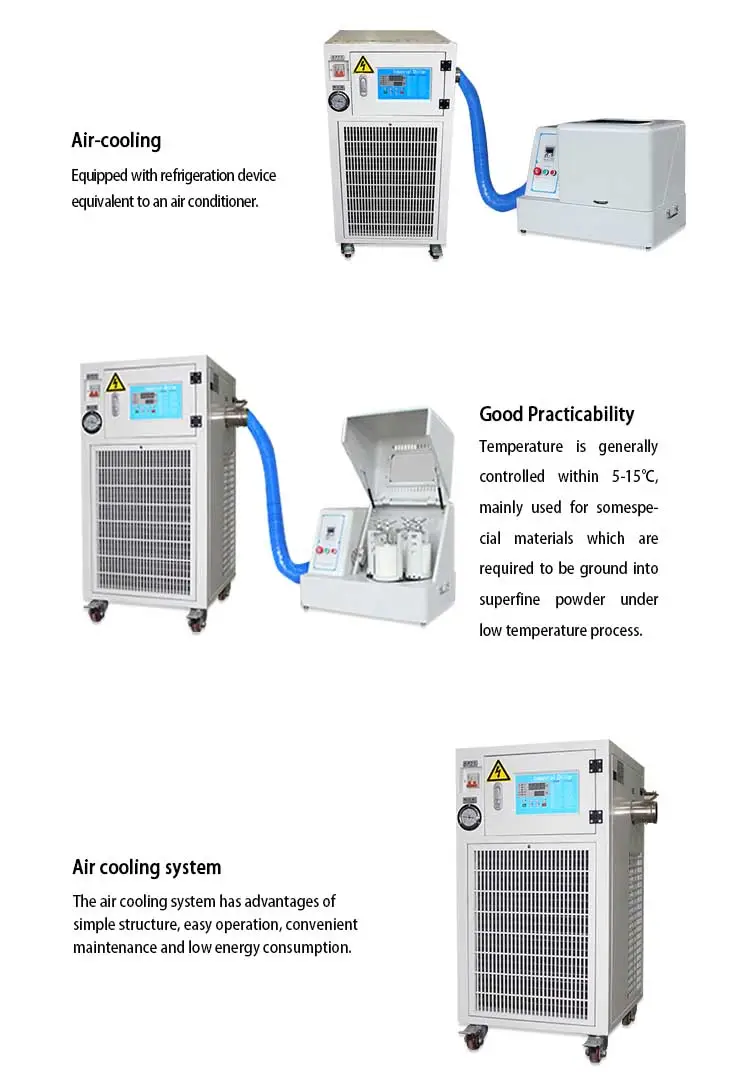

Kryogen (lågtemperaturreglerad) planetkulkvarn är en kombination av planetkvarn och luftkylningsanordning. Luftkylningsprincipen tillämpas i luftkylningsanordningen. Värmen som genereras vid malning kan snabbt avlägsnas genom luftkylningsgascykeln. Beroende på skillnaden i omgivningstemperatur kan temperaturen i kulkvarnsutrymmet kontrolleras inom 5-15 ℃. Denna typ av kulkvarn används huvudsakligen för ultrafin malning under materialkraven för lågtemperaturteknik. Luftkylningsanordningen har fördelar som enkel struktur, bekväm drift, bekvämt underhåll och lägre energiförbrukning.
1. Lämplig för material som kräver ultrafin slipning vid låg temperatur.
2. Enkel struktur.
3. Enkel användning.
4. Bekvämt underhåll.
5. Låg energiförbrukning.
Data Sheet
Tekniskt datablad för Tencan planetkulkvarn
| Matningsläge | Kugghjulsdrift |
| Driftläge | Två eller fyra kvarnkärl kan användas för varje malning |
| Maximal kapacitet för material | Mindre än 1/3 av varje burkvolym Total maxkapacitet: mindre än 1/3 av burkarnas totala volym |
| Matningsstorlek | Mjuka och krispiga material ≤ 10mm Andra hårda material ≤ 3mm |
| Utdatagranularitet | Minsta granularitet kan uppnås till 0.1 μm |
| Rotationshastighetsförhållande | 1:02 |
| Maximal kontinuerlig drifttid | 72 Timmar |
| Material för tillgängliga kvarnburkar | 304 rostfritt stål, 316l rostfritt stål, zirkoniumoxid, nylon, PU, Aluminiumkeramik (korund), PTFE, Agat, Volframkarbid |
Anmärkningar: Kryogen planetkulkvarn är en kombination av planetkulkvarn plus luftkylningsanordning, som kan utrustas med vertikal planetkulkvarn, horisontell planetkulkvarn och fullriktad planetkulkvarn.
Tabell 1 Tekniska parametrar för kryogen planetkulkvarn
| modell nr. | Spänning | Effekt | rotations~~POS=TRUNC | Brus |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 varv / min | Mindre än 60 db |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 varv / min | Mindre än 60 db |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 varv / min | Mindre än 60 db |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 varv / min | Mindre än 60 db |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 varv / min | Mindre än 60 db |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 varv / min | Mindre än 60 db |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 varv / min | Mindre än 60 db |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 varv / min | Mindre än 65 db |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 varv / min | Mindre än 68 db |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 varv / min | Mindre än 68 db |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 varv / min | Mindre än 68 db |
Tabell 2 Tekniska parametrar för kryogen planetkulkvarn
| modell nr. | Varvtalsreglering | Nettovikt | Nettomått |
| XQM-1(C) | Frekvensstyrning | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) | Frekvensstyrning | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) | Frekvensstyrning | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) | Frekvensstyrning | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) | Frekvensstyrning | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) | Frekvensstyrning | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) | Frekvensstyrning | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) | Frekvensstyrning | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) | Frekvensstyrning | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) | Frekvensstyrning | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) | Frekvensstyrning | 1250kgs | 1750 * 1140 * 1330mm |
